Umieszczenie czerpni i wyrzutni na jednej ścianie jest możliwe, ale przypadkowe rozmieszczenie kratek może powodować zasysanie zużytego powietrza, hałas i problemy z odbiorem instalacji. Wyjaśniam, jakie odległości trzeba zachować, jak ustawić oba zakończenia, kiedy lepiej wybrać dach oraz jakie błędy najczęściej obniżają skuteczność wentylacji mechanicznej.
Jedna ściana jest dopuszczalna, jeśli zachowasz właściwy układ i odległości
- Minimum 1,5 m odstępu trzeba zachować między czerpnią a wyrzutnią na tej samej ścianie.
- Czerpnia powinna znajdować się poniżej wyrzutni albo na tym samym poziomie.
- Wyrzutnia ścienna musi być oddalona od okien o 3 m w poziomie oraz 2 m powyżej lub poniżej.
- Czerpnię na niskich kondygnacjach należy odsunąć o co najmniej 8 m od parkingów, ulic, śmietników i wywiewek kanalizacyjnych.
- Przy trudnym układzie często lepsza okazuje się wyrzutnia dachowa albo umieszczenie zakończeń na różnych elewacjach.
Czy czerpnia i wyrzutnia mogą znaleźć się na tej samej elewacji
Tak, taki układ jest dopuszczalny. Warunki Techniczne wskazują, że czerpnia znajdująca się na tej samej ścianie co wyrzutnia powinna być umieszczona poniżej lub na tym samym poziomie, a odległość między elementami musi wynosić minimum 1,5 m.
Sam dystans nie rozwiązuje jednak całego problemu. Wyrzutnia usuwa powietrze z kuchni, łazienek i innych pomieszczeń, a czerpnia dostarcza powietrze do centrali. Gdy wiatr skieruje strumień wywiewany w stronę wlotu, część zapachów i wilgoci może wrócić do budynku. Dlatego ja traktuję układ na jednej ścianie jako rozwiązanie możliwe, lecz wymagające dokładnego sprawdzenia lokalizacji.
Najbezpieczniejszy schemat wygląda prosto: czerpnia niżej, wyrzutnia wyżej, z zachowaniem odległości w poziomie. Jeżeli projektant przewidział odwrotny układ, trzeba go zweryfikować, bo umieszczenie czerpni nad wyrzutnią zwiększa ryzyko zasysania cieplejszego i zanieczyszczonego powietrza.
Jakie odległości trzeba zachować przy montażu

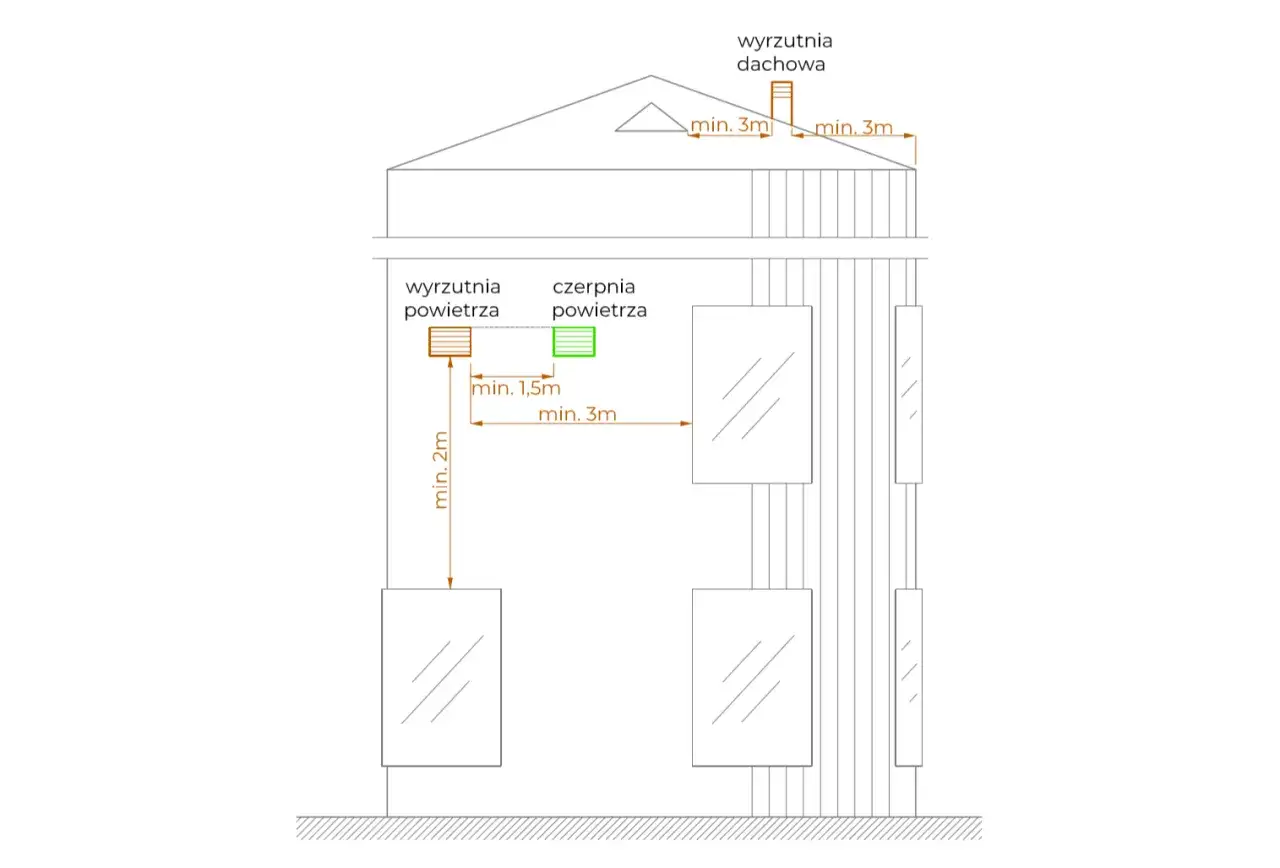

Najważniejszy wymóg dotyczy odstępu między zakończeniami instalacji. Przy wspólnej ścianie należy zachować co najmniej 1,5 m między czerpnią a wyrzutnią. To minimum formalne, a nie zawsze odległość optymalna. Jeżeli elewacja jest mocno wystawiona na wiatr albo ma nietypowe załamania, większy odstęp może wyraźnie poprawić działanie systemu.
| Element lub przeszkoda | Minimalna odległość lub warunek | Dlaczego ma znaczenie |
|---|---|---|
| Czerpnia i wyrzutnia na tej samej ścianie | 1,5 m | Ogranicza ryzyko ponownego zasysania powietrza wywiewanego. |
| Okno w tej samej ścianie | 3 m w poziomie | Chroni przed nawiewaniem zapachów do pomieszczeń. |
| Okno powyżej lub poniżej wyrzutni | 2 m | Zmniejsza ryzyko przedostawania się wywiewanego powietrza przez okno. |
| Czerpnia przy ulicy, parkingu powyżej 20 miejsc, śmietniku lub wywiewce kanalizacyjnej | 8 m w rzucie poziomym | Ogranicza pobieranie spalin, zapachów i zanieczyszczeń. |
| Dolna krawędź czerpni na poziomie terenu lub niskiej kondygnacji | Minimum 2 m nad terenem | Chroni wlot przed kurzem, wodą opadową i zabrudzeniami przy gruncie. |
Wyrzutnia ścienna podlega także ograniczeniom względem sąsiedniego budynku. Przeciwległa ściana z oknami powinna znajdować się w odległości co najmniej 10 m, a ściana bez okien w odległości minimum 8 m. Te wartości łatwo przeoczyć przy domach w zabudowie szeregowej i na małych działkach.
Nie należy mylić tych wymagań z odległościami dotyczącymi zakończeń dachowych. Dla czerpni i wyrzutni na dachu przepisy przewidują inne wartości, między innymi 10 m przy wyrzucie poziomym i 6 m przy wyrzucie pionowym. W projekcie trzeba więc najpierw ustalić, czy mamy do czynienia z wyrzutnią ścienną, czy dachową.
Jak ustawić oba zakończenia, żeby instalacja działała poprawnie
Najlepszy efekt daje montaż czerpni w miejscu możliwie czystym, zacienionym i oddalonym od źródeł ciepła. Nie montowałbym jej blisko komina, wyrzutni kotła, wentylacji kanalizacyjnej, miejsca na odpady ani nad wjazdem do garażu. Czerpnia powinna pobierać możliwie chłodne i czyste powietrze, szczególnie latem.
Wyrzutnię warto skierować tak, aby strumień nie był tłoczony bezpośrednio na czerpnię, okna, drzwi ani taras. Przy wspólnej elewacji dobrze sprawdza się układ, w którym wyrzutnia znajduje się wyżej, a jej wylot jest skierowany od ściany lub ku górze. Ostateczny wybór zależy od typu kratki, wydajności centrali i warunków wietrznych.
Dlaczego kierunek wiatru ma znaczenie
Przepisy wyznaczają minimum, ale nie analizują każdego lokalnego zawirowania powietrza. Narożnik budynku, balkon, mur oporowy albo sąsiedni dach mogą zmienić kierunek przepływu. Przy takim układzie zachowanie dokładnie 1,5 m może być formalnie wystarczające, lecz praktycznie niewygodne.
Przed wykonaniem otworów sprawdzam na rzucie elewacji kierunki dominujących wiatrów, położenie okien i wysokość sąsiednich obiektów. W razie wątpliwości lepiej przesunąć zakończenia o kilkadziesiąt centymetrów lub wybrać inną ścianę, niż później walczyć z zapachem w nawiewanym powietrzu.
Kiedy lepiej wybrać dach albo różne ściany
Umieszczenie zakończeń na różnych elewacjach zwykle daje większy margines bezpieczeństwa. Strumienie powietrza są wtedy mniej podatne na bezpośrednie mieszanie, choć nadal trzeba sprawdzić odległości od okien, kominów, ulic i sąsiednich budynków. To często rozsądny wariant przy większym domu, gdzie prowadzenie przewodów nie wymaga dużych przeróbek.
| Wariant | Największa zaleta | Ograniczenie |
|---|---|---|
| Jedna ściana | Krótka trasa przewodów i prosty montaż. | Trzeba pilnować 1,5 m, układu wysokości i kierunku wiatru. |
| Dwie różne ściany | Lepsze rozdzielenie strumienia świeżego i zużytego. | Dłuższe przewody i możliwie większe opory przepływu. |
| Dach | Dobre rozproszenie powietrza ponad budynkiem. | Większe koszty przejścia przez dach i konieczność dokładnego uszczelnienia. |
| Zblokowane urządzenie | Kompaktowy montaż i fabrycznie rozdzielone strumienie. | Nie każdy model pasuje do każdej instalacji, a instrukcja producenta jest wiążąca. |
W domu jednorodzinnym nie zawsze opłaca się przenosić wyrzutnię na dach. Jeżeli ściana spełnia wymagania, a przewody są krótkie i dobrze zaizolowane, układ ścienny może być tańszy, cichszy i łatwiejszy w serwisie. Dach wybieram raczej wtedy, gdy elewacje są obciążone oknami, działka jest ciasna albo lokalne warunki wiatrowe utrudniają rozdzielenie strumieni.
Najczęstsze błędy przy wspólnej ścianie
Najczęściej spotykam zbyt mały odstęp między kratkami. Powodem bywa chęć ukrycia ich pod jednym okapem albo wykorzystanie istniejącego przepustu. Taka oszczędność miejsca może skończyć się zapachem wilgoci, kuchni lub łazienki w nawiewie.
- montaż czerpni nad wyrzutnią,
- umieszczanie czerpni przy wywiewce kanalizacyjnej lub kominie,
- ignorowanie okien znajdujących się powyżej i poniżej wyrzutni,
- kierowanie wyrzutu w stronę tarasu, balkonu albo sąsiedniej ściany,
- stosowanie kratek o zbyt małym przekroju, co zwiększa hałas i opory,
- brak izolacji przewodów prowadzonych przez zimne poddasze lub garaż,
- wykonanie otworu bez sprawdzenia przebiegu instalacji i konstrukcji ściany.
Sam montaż kratki nie kończy pracy. Po uruchomieniu centrali trzeba wykonać regulację przepływów i sprawdzić, czy instalacja osiąga założoną wydajność. Jeżeli po zmianie położenia wyrzutni pojawi się hałas albo wyczuwalny zapach w nawiewie, problem może leżeć nie tylko w odległości, lecz także w zbyt dużej prędkości wylotu lub złym wyregulowaniu systemu.
Jak podjąć decyzję przed wykonaniem otworów
Przed zamówieniem elewacyjnych kratek przygotowałbym prosty rysunek z zaznaczonymi oknami, drzwiami, balkonami, kominami, granicą działki i sąsiednimi budynkami. Na tej podstawie można sprawdzić 1,5 m między zakończeniami, odległości od okien oraz wymagane 8 m od potencjalnych źródeł zanieczyszczeń.
Jeżeli wszystkie warunki są spełnione, wspólna ściana nie powinna być powodem do rezygnacji z wentylacji mechanicznej. Gdy układ jest ciasny, wyrzutnia trafia przy okno albo czerpnia znajduje się obok komina, rozsądniej zmienić lokalizację na etapie projektu niż poprawiać gotową elewację.
Moja praktyczna zasada jest prosta: minimum z przepisów traktuję jako punkt wyjścia, nie jako gwarancję idealnego działania. O skuteczności decydują razem odległość, wysokość, kierunek wylotu, wiatr, geometria budynku i jakość regulacji całej instalacji.
