Dobra trasa kanałów decyduje o ciszy, wydajności i kosztach pracy instalacji
- Najpierw projekt obejmujący bilans nawiewu i wywiewu, średnice oraz straty ciśnienia.
- Kanały główne mają zwykle średnicę około 125-200 mm, a przewody rozdzielaczowe często DN75 lub DN90.
- Trasa powinna być możliwie krótka, z małą liczbą kolan i bez zgniatania przewodów.
- Izolacja jest konieczna na odcinkach prowadzonych w zimnych przestrzeniach i wszędzie tam, gdzie grozi kondensacja.
- Po montażu potrzebna jest regulacja przepływów, a nie tylko uruchomienie centrali.
Rozplanuj trasę, zanim pojawią się przewody
Najlepszy moment na zaplanowanie wentylacji to etap projektu domu albo przed wykonaniem posadzek i sufitów podwieszanych. W gotowym budynku kanały również da się poprowadzić, ale często oznacza to większe przekroje zabudów, obniżenie sufitu i kompromisy, których można było łatwo uniknąć.
Zaczynam od ustalenia położenia centrali. Powinna stać w miejscu suchym, dostępnym i na tyle przestronnym, aby można było wyjąć filtry, otworzyć obudowę oraz odprowadzić skropliny. Poddasze, pomieszczenie gospodarcze lub techniczne zwykle sprawdzają się lepiej niż ciasna garderoba. Serwis centrali nie może wymagać demontażu połowy zabudowy.
Najkrótsza droga nie zawsze jest najlepsza
Warto ograniczać długość przewodów i liczbę zmian kierunku, ponieważ każde kolano, trójnik i zwężenie zwiększa opory przepływu. Nie oznacza to jednak, że kanał trzeba prowadzić za wszelką cenę idealnie prosto. Lepiej zastosować łagodny łuk niż ostre kolano wciśnięte w małej przestrzeni.
Trasę układam tak, aby kanały nie kolidowały z belkami, instalacją elektryczną, wodą, ogrzewaniem ani konstrukcją dachu. Trzeba też zostawić miejsce na izolację. Przewód o średnicy 160 mm z izolacją może potrzebować ponad 200 mm wysokości, dlatego narysowanie samej rury na rzucie często daje zbyt optymistyczny obraz.
Trzy popularne sposoby prowadzenia
| Sposób prowadzenia | Kiedy się sprawdza | Na co uważać |
|---|---|---|
| W warstwie podłogi | Nowy dom, strop i posadzka przygotowane pod instalację | Nie wolno zgniatać rur ani układać ich bez wymaganej warstwy ochronnej |
| Na nieużytkowym poddaszu | Dom z centralą na poddaszu lub kanałami rozprowadzanymi nad sufitem | Konieczna ciągła izolacja i ochrona przed przegrzewaniem latem |
| W suficie podwieszanym | Remont, gdy nie można ingerować w strop | Trzeba przewidzieć wysokość zabudowy i dostęp do skrzynek rozprężnych |
| System rozdzielaczowy | Nowe budynki i instalacje z przewodami DN75 lub DN90 | Dłuższe przewody zwiększają opory, dlatego potrzebne jest dobre rozplanowanie rozdzielaczy |

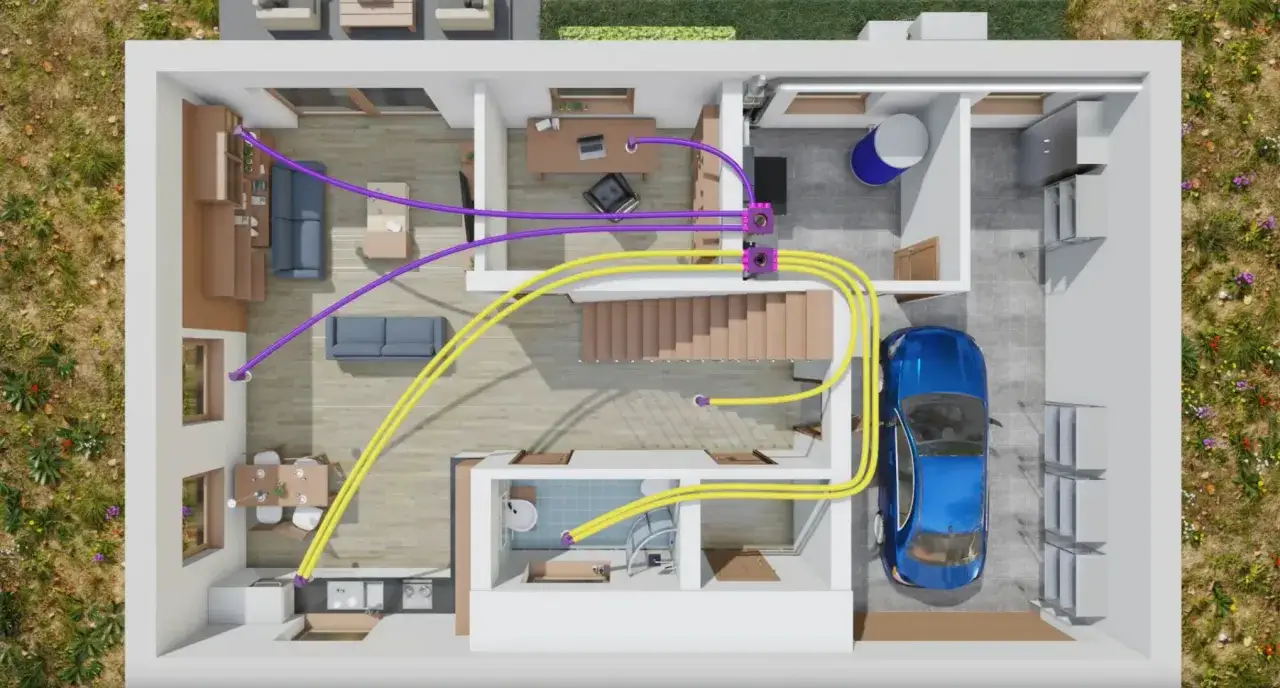

W systemie rozdzielaczowym do każdego punktu nawiewnego lub wywiewnego prowadzi się osobny przewód od rozdzielacza. To ułatwia regulację i ogranicza przenoszenie dźwięków między pomieszczeniami, ale wymaga dokładnego oznaczenia rur. Po zalaniu posadzki pomyłka z przewodem do łazienki może być bardzo kosztowna.
Dobierz kanały do przepływu, a nie tylko do króćca centrali
Średnicy kanału nie powinno się dobierać wyłącznie na podstawie przyłącza rekuperatora. Liczy się przepływ powietrza, długość odcinka, liczba kształtek, rodzaj materiału i dostępne ciśnienie wentylatora. Za mały kanał będzie głośny i stworzy duże straty ciśnienia, a zbyt duży zabierze miejsce i podniesie koszt bez wyraźnej korzyści.
W domach jednorodzinnych spotyka się najczęściej stalowe kanały okrągłe o średnicach około 125-200 mm na odcinkach głównych. W systemach rozdzielaczowych popularne są przewody DN75 i DN90, prowadzone pojedynczo albo po kilka do jednego pomieszczenia.
| Element instalacji | Typowy zakres | Praktyczna uwaga |
|---|---|---|
| Kanał główny przy centrali | 125-200 mm | Dobór zależy od wydajności i sprężu dyspozycyjnego centrali |
| Przewód rozdzielaczowy | DN75 lub DN90 | Przy większym przepływie lepiej zastosować dwa przewody niż jeden mocno obciążony |
| Anemostat | Najczęściej 125 mm | Powinien odpowiadać skrzynce rozprężnej i projektowanemu strumieniowi |
| Prędkość w przewodzie rozdzielaczowym | Około 2-3 m/s | Niższa prędkość zwykle oznacza cichszą pracę |
Podane wartości są orientacyjne. Dla przykładu łazienka może potrzebować około 50 m³/h wywiewu, WC około 30 m³/h, a garderoba lub spiżarnia około 15 m³/h. Sypialnie i salon zwykle obsługuje się nawiewem, często w przedziale 40-60 m³/h, ale ostateczna wartość wynika z projektu i kubatury.
Nawiew i wywiew muszą tworzyć bilans
Świeże powietrze powinno trafiać do pokoi, salonu i gabinetu, a zużyte być usuwane z kuchni, łazienki, WC, garderoby i pomieszczeń pomocniczych. Powietrze przepływa między pomieszczeniami przez szczeliny pod drzwiami albo kratki transferowe. Dla drzwi łazienki czy WC często przyjmuje się prześwit zapewniający około 80 cm² wolnego przekroju.
Nie należy przesadzać z wywiewem w stosunku do nawiewu. Zbyt duża różnica może wytworzyć podciśnienie, zwiększyć napływ powietrza przez nieszczelności i pogorszyć pracę urządzeń spalających paliwo. W domu z kominkiem lub kotłem trzeba osobno przeanalizować dopływ powietrza do spalania oraz zabezpieczenie przed powstaniem niebezpiecznego podciśnienia.
Poprowadź kanały przez ogrzewane i łatwo dostępne strefy
Jeżeli mam wybór, prowadzę przewody przez pomieszczenia ogrzewane albo przez dobrze izolowane przestrzenie. Kanał przechodzący przez zimny strych szybko traci temperaturę, a na przewodzie nawiewnym może pojawić się kondensacja. W lecie z kolei ciepłe poddasze niepotrzebnie podgrzewa powietrze kierowane do sypialni.
Odcinki między centralą a czerpnią i wyrzutnią są szczególnie ważne. Powinny być możliwie krótkie, szczelne i dobrze zaizolowane. Czerpnię trzeba umieścić tak, aby nie zasysała powietrza z wyrzutni, komina, garażu ani miejsca, w którym gromadzą się spaliny i kurz.
Jak rozmieścić punkty nawiewne i wywiewne
Anemostaty nawiewne najlepiej umieszczać tak, aby powietrze rozchodziło się po całym pomieszczeniu, a nie uderzało bezpośrednio w łóżko, biurko czy kanapę. Wywiewy lokalizuje się wysoko, zwykle w pobliżu stref, w których powstaje wilgoć lub zapachy.
W kuchni wywiew wentylacji mechanicznej nie zastępuje okapu. Okapu z wyrzutem nie powinno się podłączać do kanałów rekuperacji, ponieważ tłuszcz i para szybko zabrudzą instalację, a silny wentylator zaburzy bilans powietrza. Okap powinien mieć osobne rozwiązanie, zgodne z warunkami technicznymi budynku i możliwościami odprowadzenia powietrza.
Nie prowadź przewodów przypadkowo przez ściany i stropy
Przejścia przez przegrody trzeba zaplanować z odpowiednim luzem, ochroną mechaniczną i uszczelnieniem. Nie wolno opierać kanału na krawędzi otworu ani wciskać go na siłę między elementy konstrukcyjne. Przy przejściu przez przegrodę wymagającą ochrony przeciwpożarowej należy zastosować rozwiązanie zgodne z projektem, a nie zwykłą piankę montażową.
Przewody warto sfotografować przed zabudowaniem i nanieść ich przebieg na dokumentację domu. To drobny krok, który później ułatwia montaż oświetlenia, wiercenie pod szafki oraz ewentualne prace serwisowe.
Wykonaj montaż szczelnie i bez zgniatania przewodów
W instalacjach domowych dobrze sprawdzają się sztywne kanały stalowe oraz sztywne przewody tworzywowe. Przewody elastyczne mogą być przydatne jako krótkie odcinki przy anemostacie lub tłumiku, ale ich długie, luźno wiszące fragmenty zwiększają opory i łatwo się załamują.
Przy kanałach stalowych połączenia wykonuje się za pomocą odpowiednich nypli lub muf, a miejsca łączenia uszczelnia taśmą przeznaczoną do wentylacji. W praktyce każde połączenie powinno być stabilne, szczelne i możliwe do sprawdzenia przed zakryciem. Sam klej bez mechanicznego zamocowania nie jest dobrym montażem.
Podwieszenie i wibroizolacja
Kanały trzeba trwale przymocować do przegród budowlanych. Przy stalowych rurach spiro stosuje się obejmy, najlepiej z gumową wkładką antywibracyjną. Jako orientacyjną zasadę można przyjąć co najmniej dwa punkty mocowania na odcinku 3 metrów, ale rozstaw trzeba dopasować do średnicy, masy i układu przewodu.
Nie należy prowadzić kanału tak, aby dotykał konstrukcji sufitu, ściany lub elementów drewnianych bez przekładki tłumiącej. Drgania wentylatora mogą wtedy przenosić się na przegrody i być słyszalne w całym domu. Tłumiki akustyczne umieszcza się zwykle przy centrali, szczególnie na odcinkach nawiewnym i wywiewnym.Łuki, trójniki i przewody elastyczne
Każde kolano powinno mieć możliwie łagodny promień, a trójniki trzeba dobierać do kierunku przepływu. Ostre załamanie tuż przy króćcu centrali może powodować turbulencje i hałas. Jeżeli przewód elastyczny jest potrzebny, należy go rozciągnąć, podeprzeć i poprowadzić bez przewężeń.
Przed zamknięciem zabudowy zabezpieczam wszystkie końce kanałów przed pyłem budowlanym. Kurz, gips i kawałki izolacji mogą trafić do centrali albo osiąść w skrzynkach rozprężnych. Późniejsze czyszczenie tak zabrudzonej instalacji jest znacznie trudniejsze niż zwykłe zaślepienie przewodów na czas prac wykończeniowych.
Zadbaj o izolację, czyszczenie i końcową regulację
Izolacja kanałów nie służy wyłącznie do ograniczenia strat ciepła. Chroni także przed wykraplaniem pary wodnej i częściowo tłumi hałas. Musi być ciągła, również na kolanach, trójnikach, redukcjach i połączeniach przy centrali. Jedna niezaizolowana kształtka może stać się miejscem skraplania.
Grubość izolacji dobiera się do różnicy temperatur, rodzaju przewodu i miejsca prowadzenia. Na zimnym, nieużytkowym poddaszu nie powinno się kończyć na cienkiej otulinie dobranej tylko dlatego, że łatwo ją założyć. Ostateczny dobór powinien wynikać z projektu i zaleceń producenta, szczególnie na czerpni i wyrzutni.Zostaw możliwość inspekcji
Nie każdy kanał musi mieć osobną klapę rewizyjną, ale instalacja powinna umożliwiać kontrolę i czyszczenie. Dostęp potrzebny jest przede wszystkim przy centrali, rozdzielaczach, skrzynkach rozprężnych oraz miejscach, w których mogą gromadzić się zanieczyszczenia.
Jeżeli system rozdzielaczowy ma przewody prowadzone w posadzce, warto zastosować elementy umożliwiające czyszczenie od strony skrzynki. W praktyce odcinki czyszczące powinny być możliwie krótkie, a przewody nie powinny mieć ostrych załamań ani miejsc, w których może zatrzymywać się kurz.
Przeczytaj również: Wentylacja w kuchni w suficie - zasady montażu i koszty
Uruchomienie to nie tylko włączenie rekuperatora
Po zakończeniu montażu instalację trzeba wyregulować. Monter mierzy rzeczywisty przepływ na każdym anemostacie i ustawia wartości zgodne z projektem. Bez tego jeden pokój może być przegrzewany lub przesuszony, a łazienka nadal będzie miała zbyt dużą wilgotność.
Przed odbiorem sprawdzam również szczelność połączeń, kierunek przepływu, hałas, odpływ skroplin i działanie zabezpieczenia przeciwzamrożeniowego. Filtry zwykle wymienia się nie rzadziej niż co 3-6 miesięcy, zależnie od jakości powietrza w okolicy, a czerpnię i wyrzutnię warto czyścić przynajmniej raz w roku.
Co naprawdę decyduje o udanej instalacji
Największym błędem jest oszczędzanie na projekcie, średnicach i izolacji, a później próba ratowania systemu mocniejszym wentylatorem. Taki zabieg często kończy się większym hałasem i wyższym zużyciem energii, ale nie naprawia źle poprowadzonej trasy.
Dobrze wykonana wentylacja mechaniczna ma krótkie i logiczne przewody, szczelne połączenia, łagodne zmiany kierunku, właściwie dobrane przepływy oraz dostęp do regulacji i serwisu. Jeśli te elementy zostaną dopilnowane, sam rekuperator może pracować spokojnie na niskim biegu, a powietrze w domu pozostanie świeże bez przeciągów i ciągłego szumu.
