Głośna wentylacja potrafi skutecznie zepsuć komfort w sypialni, łazience albo domowym biurze. Pokażę, jak zrobić tłumik akustyczny do kanału wentylacyjnego, jakie materiały wybrać, jak dobrać średnicę i długość oraz kiedy domowa konstrukcja nie będzie dobrym rozwiązaniem. Najważniejsze jest zachowanie pełnego przepływu powietrza i dokładne zabezpieczenie wełny mineralnej przed wydostawaniem się do kanału.
Skuteczny tłumik do wentylacji potrzebuje przestrzeni, pochłaniacza i ochrony przed przepływem powietrza
- Najprostsza konstrukcja to perforowany kanał wewnętrzny, wełna mineralna i szczelna obudowa.
- Do domowej instalacji najczęściej stosuje się warstwę wełny o grubości 50 mm.
- Przy spokojnej pracy dobrze przyjąć prędkość powietrza na poziomie około 3-5 m/s.
- Otwarta wełna w kanale jest błędem. Potrzebna jest tkanina ochronna i blacha perforowana.
- Materiały do prostego tłumika o długości około 1 m kosztują zwykle 250-500 zł.
[search_image] tłumik akustyczny kanałowy przekrój wełna mineralna blacha perforowana
Najpierw ustal, skąd naprawdę bierze się hałas
Tłumik akustyczny ogranicza dźwięk przenoszony przez kanał, ale nie rozwiązuje każdego problemu z wentylacją. Hałas może pochodzić z wentylatora, zbyt dużej prędkości przepływu, turbulencji za kolanem albo drgań przenoszonych na konstrukcję budynku. Najpierw trzeba rozpoznać źródło dźwięku, inaczej nawet dobrze wykonany tłumik da tylko częściową poprawę.
Jeśli głośniej robi się przy zwiększeniu obrotów wentylatora, prawdopodobnie dominuje hałas aerodynamiczny. W takim przypadku pomaga większy przekrój kanału, łagodniejsze kolana i tłumik absorpcyjny. Gdy słychać buczenie lub wibracje obudowy, równie ważne będą łącznik elastyczny i wibroizolatory pod wentylatorem.
Konstrukcja absorpcyjna będzie najlepsza do typowej wentylacji
W instalacjach domowych najłatwiej wykonać tłumik absorpcyjny. Fala dźwiękowa przechodzi przez perforowaną blachę i dociera do porowatej wełny mineralnej, która pochłania część energii akustycznej. Taki układ działa szeroko, szczególnie na szum wentylatora i przepływ powietrza.
Tłumiki reaktywne, z komorami i przegrodami dostrojonymi do konkretnej częstotliwości, są trudniejsze do zaprojektowania. Mogą dobrze ograniczyć pojedyncze buczenie, ale bez pomiaru częstotliwości łatwo zbudować element, który zajmie dużo miejsca i przyniesie mały efekt.
Z czego zbudować tłumik akustyczny
Najpewniejszy wariant okrągły składa się z dwóch kanałów. Wewnętrzny ma średnicę zgodną z istniejącą instalacją i jest wykonany z blachy perforowanej. Pomiędzy nim a zewnętrzną obudową znajduje się warstwa wełny mineralnej, a całość zamyka szczelna obudowa z blachy ocynkowanej.
| Element | Praktyczny wybór | Dlaczego jest potrzebny |
|---|---|---|
| Obudowa zewnętrzna | Blacha ocynkowana 0,5-0,8 mm | Chroni wypełnienie i utrzymuje sztywność całego elementu. |
| Warstwa pochłaniająca | Wełna mineralna 40-60 mm, najlepiej klasy A1 | Pochłania energię dźwięku i jest niepalna. |
| Osłona wełny | Tkanina lub włóknina szklana odporna na ścieranie | Zapobiega wywiewaniu włókien do instalacji. |
| Wewnętrzny kanał | Blacha perforowana, otwory około 3-5 mm | Przepuszcza dźwięk do wełny, ale prowadzi powietrze właściwym przekrojem. |
| Połączenia | Uszczelki, obejmy, taśma aluminiowa i masa uszczelniająca | Ograniczają nieszczelności oraz gwizdy na łączeniach. |
Nie używałbym w środku zwykłej pianki montażowej, gąbki tapicerskiej ani wytłaczanek po jajkach. Takie materiały mogą być palne, szybko chłonąć wilgoć albo mieć zbyt małą odporność na przepływające powietrze. Wełna musi być przeznaczona do zastosowań wentylacyjnych lub akustycznych, a nie tylko do przypadkowej izolacji ściany.
Blacha perforowana nie jest ozdobnym dodatkiem. Jej zadaniem jest ochrona materiału dźwiękochłonnego przed erozją i jednocześnie umożliwienie kontaktu fali akustycznej z wełną. Ostre krawędzie trzeba zagiąć albo zabezpieczyć, ponieważ podczas montażu łatwo się skaleczyć i uszkodzić tkaninę.
Jak zrobić tłumik krok po kroku
Przyjmijmy przykład kanału okrągłego o średnicy 160 mm i przepływie około 300 m³/h. Dla takiej instalacji rozsądnym punktem wyjścia będzie tłumik o długości 800-1000 mm oraz warstwie wełny o grubości około 50 mm.
-
Zmierz kanał i przepływ. Zapisz średnicę przewodu, kierunek przepływu oraz wydajność wentylatora. Jeśli nie znasz przepływu, sprawdź go w dokumentacji urządzenia albo zmierz anemometrem.
-
Dobierz obudowę. Dla kanału 160 mm potrzebujesz obudowy o średnicy wewnętrznej mniej więcej 260-280 mm, jeśli chcesz zostawić około 50 mm miejsca na izolację z każdej strony.
-
Przygotuj kanał wewnętrzny. Wykonaj lub kup rurę z blachy perforowanej o tej samej średnicy co instalacja. Nie zmniejszaj przekroju, bo wzrost prędkości powietrza może wygenerować dodatkowy szum.
-
Zamknij wypełnienie w tkaninie ochronnej. Wełnę dotnij dokładnie i owiń tkaniną szklaną. Nie ściskaj jej mocno, ponieważ sprasowanie zmienia strukturę porów i może pogorszyć pochłanianie dźwięku.
-
Wypełnij przestrzeń między kanałami. Wełna powinna przylegać do obu powierzchni, ale nie może wypadać do środka perforowanej rury. Puste szczeliny obniżą skuteczność tłumika.
-
Zamknij obudowę. Połącz blachę nitami, wkrętami lub zamkiem blacharskim. Wszystkie połączenia uszczelnij, lecz nie zaklejaj perforacji wewnętrznego kanału.
-

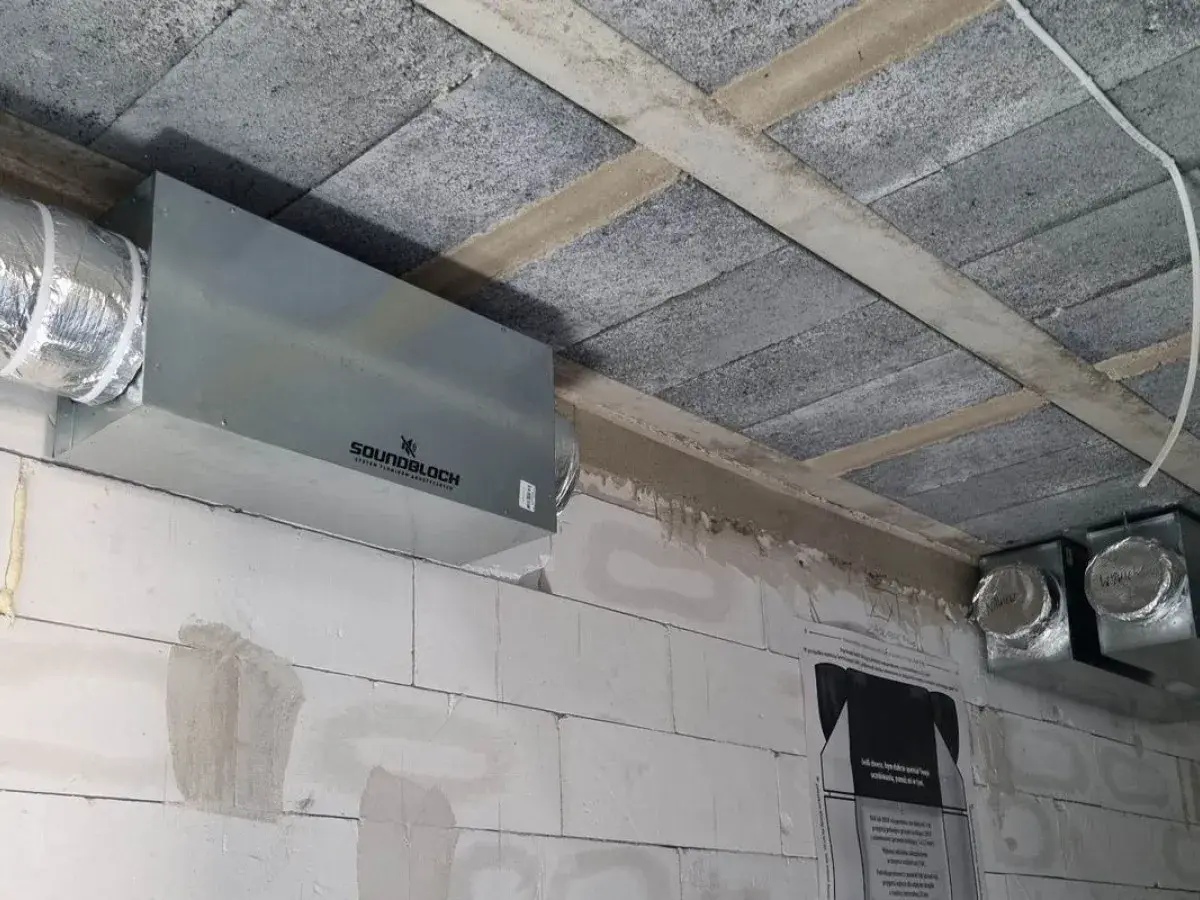

Zamontuj element bez naprężeń. Kanał powinien być podparty obejmami z przekładką gumową. Przed i za tłumikiem zostaw prosty odcinek kanału, jeśli pozwala na to miejsce, ponieważ montaż tuż za ostrym kolanem zwiększa turbulencje.
W wersji prostokątnej zamiast rury wewnętrznej stosuje się przegrody typu splitter. Są to równoległe kasety z wełną i perforowaną powierzchnią, ustawione w poprzek obudowy. Taki wariant daje dużą powierzchnię pochłaniania, ale łatwiej w nim przesadzić z liczbą przegród i nadmiernie zwiększyć opory przepływu.
Jak dobrać średnicę i długość bez zgadywania
Podstawowy wzór jest prosty. Prędkość powietrza obliczysz ze wzoru v = Q / A, gdzie Q oznacza przepływ w metrach sześciennych na sekundę, a A pole przekroju kanału w metrach kwadratowych. W praktycznej instalacji domowej warto celować w około 3-5 m/s w tłumiku, choć ostateczny dobór zależy od wentylatora i dopuszczalnego spadku ciśnienia.
| Przepływ orientacyjny | Średnica kanału | Prędkość przybliżona |
|---|---|---|
| Do 200 m³/h | 125 mm | Około 4,5 m/s |
| Do 300 m³/h | 160 mm | Około 4,1 m/s |
| Do 500 m³/h | 200 mm | Około 4,4 m/s |
| Do 800 m³/h | 250 mm | Około 4,5 m/s |
To są wartości startowe, a nie gotowa dokumentacja projektowa. Jeśli wentylator ma pracować przy dużej wydajności, lepiej zastosować większy kanał niż budować długi, wąski tłumik. Większy przekrój zwykle ogranicza hałas przepływu i spadek ciśnienia, choć zwiększa koszt oraz zajmuje więcej miejsca.
Długość 600 mm może wystarczyć przy niewielkim wentylatorze łazienkowym. Przy rekuperatorze albo mocniejszym wentylatorze kanałowym rozsądniej rozważyć 900-1200 mm. Dłuższy element nie daje jednak proporcjonalnie większego efektu, dlatego przy niskim, uciążliwym buczeniu lepiej najpierw sprawdzić źródło dźwięku i charakterystykę urządzenia.
Profesjonalne tłumiki bada się między innymi pod kątem straty wtrąceniowej, hałasu własnego i całkowitego spadku ciśnienia według ISO 7235. Domowej konstrukcji nie da się wiarygodnie opisać jedną liczbą w decybelach bez pomiarów. Jeżeli producent wentylatora podaje maksymalny spręż, nie można go przekroczyć samym dodaniem tłumika.
Błędy, przez które tłumik prawie nie działa
Najczęstszy błąd polega na wyłożeniu kanału luźną wełną i uznaniu, że problem został rozwiązany. Włókna mogą być porywane przez strumień powietrza, a fragmenty izolacji mogą trafić do pomieszczeń. Taki montaż jest nie tylko nieskuteczny, lecz także niebezpieczny dla jakości powietrza.
- Za mała średnica powoduje wzrost prędkości, szum i większy spadek ciśnienia.
- Brak perforacji odcina dźwięk od materiału pochłaniającego.
- Zgnieciona wełna traci część swoich właściwości akustycznych.
- Nieszczelne połączenia tworzą świsty i pozwalają dźwiękowi omijać tłumik.
- Sztywne podwieszenie przenosi drgania wentylatora na ściany i strop.
- Montaż tuż przy kolanie może zwiększyć turbulencje na wejściu do tłumika.
Nie próbowałbym też całkowicie wyciszać kanału przez zabudowanie go ciężką płytą bez sprawdzenia dostępu serwisowego. Filtry, wentylator i przewody muszą dać się wyczyścić. W instalacji z odzyskiem ciepła trzeba dodatkowo uważać na wilgoć, skraplanie i możliwość rozwoju pleśni.
Przeczytaj również: Wentylacja w podbitce - jak zrobić ją poprawnie?
Samodzielna budowa czy gotowy element
Materiały do prostego tłumika okrągłego o długości około 1 m i średnicy kanału 160 mm kosztują zwykle 250-500 zł. W tej kwocie mieszczą się blacha, wełna, tkanina ochronna, obejmy i uszczelnienia, ale nie zawsze narzędzia ani robocizna.
Gotowy tłumik o podobnych wymiarach może kosztować mniej więcej 300-1000 zł, zależnie od producenta, rodzaju izolacji, zakończeń i parametrów akustycznych. Samodzielna konstrukcja ma sens, gdy instalacja jest mała, dostępna i nie wymaga dokumentowanych parametrów. Przy dużym przepływie, instalacji w budynku wielorodzinnym albo wymaganiach pożarowych wybrałbym produkt katalogowy.
Jak sprawdzić efekt po montażu
Po uruchomieniu wentylatora sprawdź nie tylko głośność, lecz także przepływ powietrza. Porównaj hałas przy tych samych obrotach przed i po montażu, a następnie skontroluj wydajność anemometrem lub pomiarem instalacji. Cichszy kanał nie jest sukcesem, jeśli pomieszczenie przestaje być prawidłowo wentylowane.
Posłuchaj również, czy nie pojawił się nowy świst na przejściu między kanałem a tłumikiem. Jeśli tak, zacznij od uszczelnienia połączenia i sprawdzenia, czy wewnętrzna rura nie została przesunięta. Przy buczeniu przenoszonym przez konstrukcję dołóż elastyczne połączenie i popraw podwieszenie, bo sama warstwa wełny nie odetnie drgań mechanicznych.
Najrozsądniejszy wariant do domowej instalacji
Do typowego kanału wentylacyjnego wybrałbym okrągły tłumik absorpcyjny o długości około 1 m, z 50-milimetrową warstwą wełny mineralnej A1, osłoną z tkaniny szklanej i perforowanym kanałem wewnętrznym. Taka konstrukcja jest prosta do wykonania, łatwa do podłączenia i zwykle skuteczniejsza niż przypadkowe oklejanie kanału pianką.
Jeżeli hałas jest niewielki, własnoręczne wykonanie może być rozsądną oszczędnością. Gdy problem dotyczy niskich częstotliwości, dużego wentylatora albo instalacji o szczególnych wymaganiach, bezpieczniej kupić tłumik z podanymi parametrami i dobrać go do przepływu. Najwięcej daje nie najgrubsza izolacja, lecz właściwy przekrój, szczelność i brak drgań przenoszonych na budynek.
