Stary klimatyzator może stać się bazą dla pompy ciepła, ale tylko wtedy, gdy jego sprężarka, wymienniki i sterowanie pozwalają na pracę w obu kierunkach. Najważniejszy jest poprawny schemat obiegu chłodniczego, dobór zaworu czterodrogowego oraz zabezpieczenie urządzenia przed zamarzaniem i nadmiernym ciśnieniem. Poniżej pokazuję, jak działa taki układ, które elementy są potrzebne, a także gdzie kończy się rozsądny eksperyment, a zaczyna instalacja wymagająca fachowych uprawnień.
Najważniejszy wniosek wynika ze schematu obiegu
- Rewersyjny klimatyzator ma już większość elementów potrzebnych do pracy jako pompa ciepła.
- Zawór czterodrogowy odwraca kierunek przepływu czynnika i zamienia parownik ze skraplaczem.
- Zwykły klimatyzator chłodzący nie staje się pompą ciepła po samej zmianie przewodów elektrycznych.
- Wersja powietrze-woda wymaga dodatkowego wymiennika, pompy obiegowej, zabezpieczeń i sterowania.
- Obieg chłodniczy powinien otwierać wyłącznie osoba z odpowiednimi kwalifikacjami F-gazowymi.

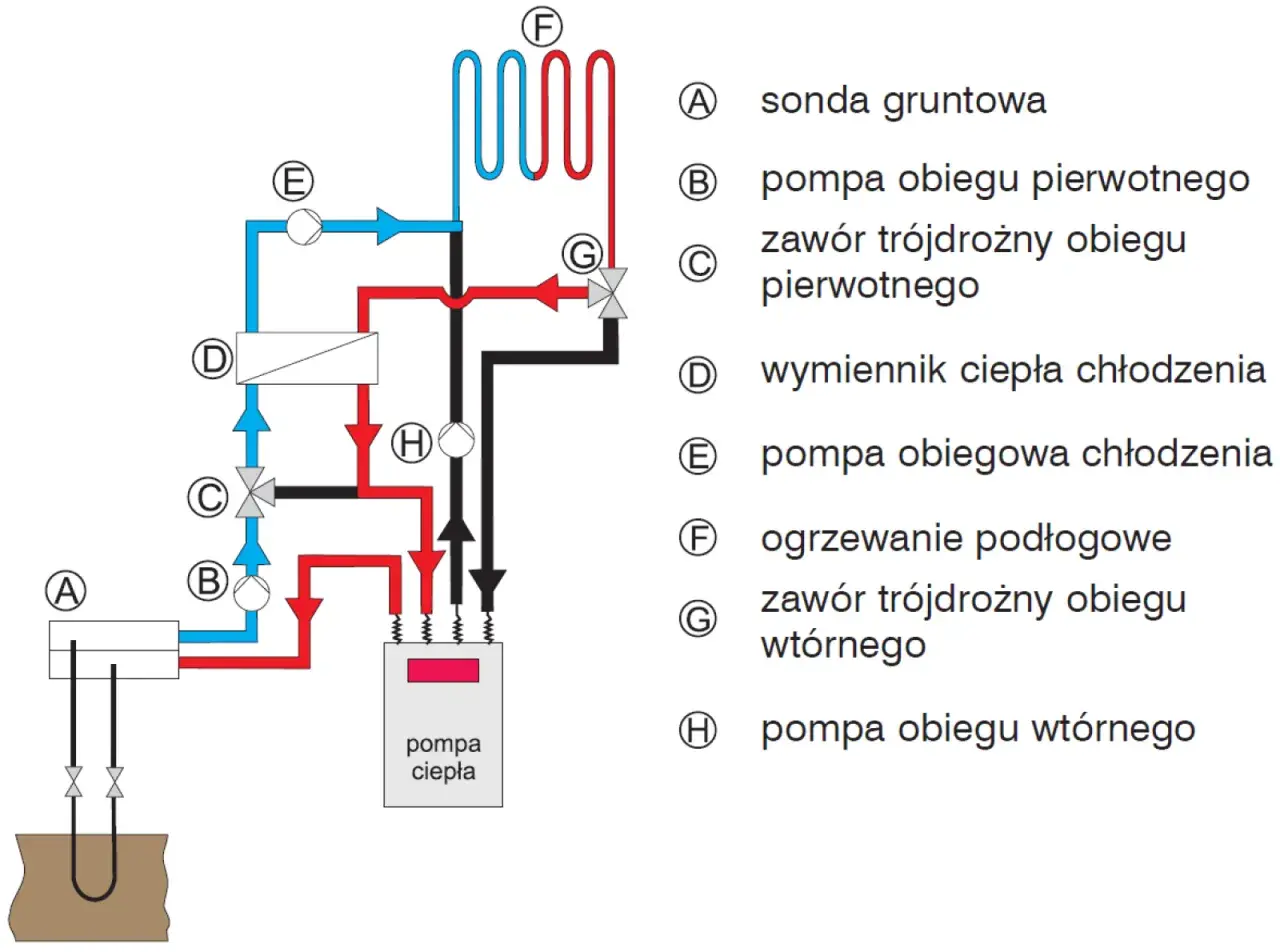

Jak wygląda schemat pompy ciepła z klimatyzatora
W najprostszym ujęciu pompa ciepła wykorzystuje ten sam obieg sprężarkowy co klimatyzator. Sprężarka podnosi ciśnienie i temperaturę czynnika, skraplacz oddaje ciepło, zawór rozprężny obniża ciśnienie, a parownik odbiera energię z powietrza. Różnica polega na tym, że w trybie grzania ciepło trafia do pomieszczenia, a nie na zewnątrz.
Poniższy schemat jest ideowy. Pokazuje zasadę działania, ale nie zastępuje dokumentacji konkretnego modelu. W praktycznym urządzeniu dochodzą zawory zwrotne, filtry, czujniki temperatury, zabezpieczenia sprężarki i elementy odpowiedzialne za odszranianie.
TRYB GRZANIA
powietrze zewnętrzne
↓
[wymiennik zewnętrzny - parownik]
↓
[zawór rozprężny]
↓
[zawór czterodrogowy] ← [sprężarka]
↓
[wymiennik wewnętrzny - skraplacz]
↓
ciepłe powietrze w pomieszczeniu
TRYB CHŁODZENIA
ciepłe powietrze z pomieszczenia
↓
[wymiennik wewnętrzny - parownik]
↓
[zawór rozprężny]
↓
[zawór czterodrogowy] ← [sprężarka]
↓
[wymiennik zewnętrzny - skraplacz]
↓
ciepło oddane na zewnątrzW czasie ogrzewania wymiennik zewnętrzny pobiera ciepło z powietrza nawet przy temperaturze ujemnej. Czynnik chłodniczy ma odpowiednio niską temperaturę odparowania, dlatego może odbierać energię z zimniejszego otoczenia. Im niższa temperatura zewnętrzna, tym mniejsza moc grzewcza i sprawność, a tym częstsza potrzeba odszraniania.
Czy każdy klimatyzator nadaje się do takiej przeróbki
Nie. To najczęściej pomijany punkt, a właśnie on decyduje o powodzeniu całego projektu. Klimatyzator oznaczony jako rewersyjny, z funkcją grzania, jest w rzeczywistości gotową powietrzną pompą ciepła typu powietrze-powietrze. Przerabianie takiego urządzenia zwykle nie ma sensu, bo producent już dobrał zawór rewersyjny, sterownik i algorytm defrostu.
| Typ urządzenia | Możliwość wykorzystania | Moja ocena |
|---|---|---|
| Klimatyzator split z funkcją grzania | Praca jako pompa ciepła powietrze-powietrze bez przeróbki obiegu | Najlepszy wybór |
| Klimatyzator chłodzący bez rewersu | Teoretycznie możliwa rozbudowa o zawór czterodrogowy i sterowanie | Duże ryzyko i często nieopłacalny projekt |
| Klimatyzator przenośny | Możliwe eksperymenty, ale słaba kontrola przepływu powietrza i kondensatu | Rozwiązanie tymczasowe |
| Agregat chłodniczy z dużą sprężarką | Możliwa budowa własnego układu, jeśli znane są parametry pracy | Dla osoby z doświadczeniem chłodniczym |
Istotna jest także konstrukcja elektroniki. Sterownik klimatyzatora może blokować sprężarkę przy niskiej temperaturze, nie obsługiwać zaworu rewersyjnego albo nie mieć programu odszraniania. Pominięcie tych funkcji prowadzi do oblodzenia wymiennika, spadku wydajności, a w skrajnym przypadku do uszkodzenia sprężarki.
Jakie elementy trzeba uwzględnić w układzie
Najprostszy rysunek z czterema podstawowymi elementami jest dobry do zrozumienia zasady, ale za mało dokładny do budowy urządzenia. W praktyce układ powinien zawierać kilka dodatkowych podzespołów, ponieważ każdy z nich odpowiada za inny problem eksploatacyjny.
Sprężarka i zabezpieczenie oleju
Sprężarka musi pracować w zakresie ciśnień i temperatur przewidzianym przez producenta. W trybie grzania może być bardziej obciążona niż podczas chłodzenia, szczególnie przy wysokiej temperaturze skraplania. Przydatny bywa akumulator na przewodzie ssawnym, który ogranicza ryzyko przedostania się ciekłego czynnika do sprężarki.
Zawór czterodrogowy
Zawór rewersyjny przełącza przewód tłoczny sprężarki oraz przewód ssawny tak, aby wymienniki zamieniły się funkcjami. W trybie chłodzenia jednostka wewnętrzna jest parownikiem, a w trybie grzania staje się skraplaczem. Bez prawidłowo dobranego zaworu i jego sterowania urządzenie będzie działało tylko w jednym trybie.Zawory rozprężne i zawory zwrotne
Po odwróceniu przepływu czynnik musi nadal rozprężać się przed właściwym parownikiem. Dlatego stosuje się dwa elementy rozprężne albo zawór elektroniczny przystosowany do pracy dwukierunkowej. Jedna zwykła kapilara często nie wystarcza, ponieważ w drugim trybie może stawiać zbyt duży opór lub przepuszczać czynnik w niewłaściwy sposób.
Przeczytaj również: Wentylacja w podbitce - jak zrobić ją poprawnie?
Odszranianie i odpływ skroplin
Podczas ogrzewania wilgoć z powietrza osadza się na zewnętrznym wymienniku i zamarza. Sterownik musi okresowo uruchomić defrost, czyli krótkie odwrócenie obiegu, aby roztopić lód. Potrzebne są też drożny odpływ kondensatu, taca ociekowa i ochrona przed ponownym zamarzaniem.
Właśnie tutaj widać przewagę gotowego klimatyzatora z funkcją grzania. Producent ma już zaprogramowane czujniki, czas odszraniania i reakcję na zbyt wysokie lub niskie ciśnienie. Przy samodzielnej konstrukcji trzeba te funkcje odtworzyć, a nie tylko połączyć rurki.
Wersja powietrze-powietrze czy powietrze-woda
Wykorzystanie klimatyzatora do ogrzewania powietrza jest stosunkowo proste, ponieważ jednostka wewnętrzna ma już wentylator i wymiennik. Znacznie trudniej zrobić z niej urządzenie do ogrzewania wody dla grzejników lub podłogówki. W takim wariancie nie wolno kierować wody bezpośrednio przez wymiennik przeznaczony do czynnika chłodniczego.
| Wariant | Co odbiera ciepło | Co jest potrzebne | Główne ograniczenie |
|---|---|---|---|
| Powietrze-powietrze | Powietrze w pomieszczeniu | Jednostka wewnętrzna, wentylator, sterowanie | Ogrzewa głównie pomieszczenie z klimatyzatorem |
| Powietrze-woda | Woda w obiegu grzewczym | Wymiennik płytowy, pompa obiegowa, naczynie przeponowe, zawory bezpieczeństwa | Ryzyko zamarzania i wyższe wymagania hydrauliczne |
| Powietrze-woda z buforem | Woda magazynowana w zbiorniku | Bufor, czujniki, automatyka, zabezpieczenie temperatury | Większy koszt, miejsce i straty postojowe |
W wariancie powietrze-woda schemat powinien wyglądać następująco:
jednostka zewnętrzna
↓
obieg czynnika chłodniczego
↓
wymiennik płytowy
↓
pompa obiegowa
↓
bufor lub instalacja grzewcza
↓
filtr, odpowietrznik, naczynie przeponowe,
zawór bezpieczeństwa i zawory odcinająceDo ogrzewania podłogowego taki układ może mieć sens, bo instalacja pracuje na stosunkowo niskiej temperaturze. Przy tradycyjnych grzejnikach zapotrzebowanie na wyższą temperaturę zasilania obniża sprawność i może przekroczyć możliwości klimatyzatora. Nie traktowałbym przeróbki z małej jednostki jako zamiennika pełnowymiarowej pompy ciepła do całego domu.
Jak bezpiecznie podejść do wykonania i uruchomienia
Najpierw ustaliłbym, czy celem jest ogrzewanie jednego pomieszczenia, czy zasilanie całej instalacji. To dwie różne konstrukcje. Dla pojedynczego pokoju lepszym rozwiązaniem jest zwykle sprawny klimatyzator rewersyjny, natomiast dla domu potrzebne są obliczenia obciążenia cieplnego, analiza instalacji i odpowiednia automatyka.
- Zidentyfikuj model i sprawdź dokumentację sprężarki, czynnika oraz wymienników.
- Określ wymaganą moc przy temperaturze obliczeniowej, a nie tylko przy dodatniej temperaturze na zewnątrz.
- Narysuj obieg w obu trybach i zaznacz aktywny zawór rozprężny, kierunek przepływu oraz miejsce pomiaru ciśnienia.
- Przewidź defrost, odpływ skroplin, ochronę sprężarki i zabezpieczenie elektryczne.
- Wykonaj próbę szczelności, próżnię i napełnienie zgodnie z parametrami urządzenia.
- Sprawdź pracę pod obciążeniem, temperatury rurociągów, prądy sprężarki, ciśnienia i reakcję automatyki.
Otwarcie układu chłodniczego, odzysk czynnika, lutowanie przewodów i ponowne napełnienie nie są pracami dla początkującego majsterkowicza. W Polsce czynności przy stacjonarnych urządzeniach klimatyzacyjnych i pompach ciepła zawierających fluorowane gazy cieplarniane podlegają wymaganiom certyfikacyjnym. Zakres certyfikatów i wymagania dla personelu opisuje Urząd Dozoru Technicznego.
Samodzielnie można bezpiecznie przygotować koncepcję, obudowę, kanały powietrzne czy część niskonapięciowego sterowania, ale ingerencję w czynnik chłodniczy zostawiłbym certyfikowanemu serwisantowi. Dochodzi również napięcie 230 V, wysokie ciśnienie, ryzyko odmrożenia i możliwość zapłonu czynnika przy nieprawidłowym lutowaniu. Oszczędność na jednym etapie może szybko zniknąć po awarii sprężarki.
Najczęstsze błędy przy budowie takiego układu
- Założenie, że każdy klimatyzator grzeje. Funkcja chłodzenia nie oznacza automatycznie odwracalnego obiegu.
- Pomijanie defrostu. Zamarznięty wymiennik traci przepływ powietrza i może doprowadzić do uszkodzenia urządzenia.
- Dobór mocy na podstawie jednej wartości. Parametr 3,5 kW często dotyczy chłodzenia w warunkach nominalnych, a nie ogrzewania przy mrozie.
- Zastosowanie jednej kapilary w układzie rewersyjnym bez sprawdzenia kierunku przepływu i spadków ciśnienia.
- Brak odpływu wody z jednostki zewnętrznej. W czasie grzania może powstawać dużo lodu i skroplin.
- Podłączenie wody bez wymiennika pośredniego. Obieg grzewczy wymaga oddzielenia od czynnika chłodniczego.
- Wyłączenie zabezpieczeń fabrycznych, takich jak presostaty, czujniki temperatury i ochrona sprężarki.
Najbardziej zdradliwe są błędy, które początkowo nie dają wyraźnego sygnału. Urządzenie może przez kilka godzin grzać, ale pracować z nieprawidłowym przegrzaniem, złym powrotem oleju albo zbyt wysokim ciśnieniem. Poprawna temperatura powietrza z nawiewu nie jest dowodem, że cały obieg działa prawidłowo.
Co z tego schematu wynika dla właściciela domu
Jeżeli posiadam sprawny klimatyzator z funkcją grzania, traktuję go po prostu jako małą pompę ciepła powietrze-powietrze i nie ingeruję w fabryczny obieg. To zwykle najtańsza, najbezpieczniejsza i najbardziej przewidywalna droga do ogrzewania pojedynczych pomieszczeń.
Budowa urządzenia od zera na bazie klimatyzatora ma sens głównie edukacyjny albo warsztatowy. Przy instalacji do całego domu trzeba doliczyć dobór mocy, buforowanie, hydraulikę, ochronę przeciwzamrożeniową, automatykę i późniejszy serwis. Schemat jest dobrym początkiem projektu, ale nie jest jeszcze projektem wykonawczym.
Najrozsądniejsza decyzja zwykle wygląda tak: wykorzystać gotową jednostkę rewersyjną do ogrzewania powietrza, a do ogrzewania wody zastosować urządzenie fabrycznie przeznaczone do tego zadania. Jeśli mimo wszystko planujesz przeróbkę, zacznij od dokumentacji konkretnego modelu i konsultacji z fachowcem od chłodnictwa, zanim kupisz choćby jeden dodatkowy zawór.
