Gdy w garażu utrzymuje się wilgoć, czuć spaliny albo na metalowych elementach pojawia się korozja, samo uchylanie bramy zwykle nie rozwiązuje problemu. Wykonanie wentylacji garażu przez ścianę może być prostym i skutecznym rozwiązaniem, ale tylko wtedy, gdy dobrze dobierze się liczbę otworów, ich położenie oraz sposób wymiany powietrza. Poniżej pokazuję, kiedy wystarczą kratki, kiedy potrzebny jest wentylator i jak bezpiecznie wykonać przejście przez przegrodę.
Skuteczna wymiana powietrza zależy od rodzaju garażu i układu nawiewu
- Garaż nieogrzewany może korzystać z naturalnych otworów o łącznej powierzchni netto co najmniej 0,04 m² na stanowisko.
- Jeden otwór w ścianie nie tworzy jeszcze wentylacji, ponieważ powietrze musi mieć drogę nawiewu i wywiewu.
- Garaż ogrzewany wymaga co najmniej 1,5-krotnej wymiany powietrza na godzinę.
- Wentylator wywiewny powinien pracować razem z zapewnionym nawiewem, najlepiej automatycznie.
- Garaże podziemne i z kanałem rewizyjnym wymagają szczególnej analizy czujników tlenku węgla lub innych gazów.
Najpierw ustal, jaki garaż masz
To, co sprawdzi się w wolnostojącym blaszaku, nie musi wystarczyć w ogrzewanym garażu w bryle domu. Przed wierceniem ściany trzeba określić, czy pomieszczenie jest ogrzewane, podziemne, częściowo zagłębione oraz ile ma stanowisk.| Rodzaj garażu | Najczęściej stosowane rozwiązanie | Ważny parametr |
|---|---|---|
| Nad地emny, nieogrzewany | Naturalne otwory w ścianach lub we wrotach | Co najmniej 0,04 m² powierzchni netto na stanowisko |
| Nad地emny, ogrzewany, do 10 stanowisk | Wentylacja grawitacyjna | Minimum 1,5 wymiany powietrza na godzinę |
| Podziemny, większy lub z kanałem rewizyjnym | Wentylacja mechaniczna | Dobór sterowania i czujników zależny od obiektu |
W polskich Warunkach technicznych dla zamkniętego, nieogrzewanego garażu nadziemnego dopuszcza się przewietrzanie przez otwory w ścianach przeciwległych lub bocznych, a także we wrotach. Liczy się powierzchnia netto prześwitu, nie zewnętrzny wymiar kratki. Żaluzje, siatki i ramki potrafią wyraźnie zmniejszyć rzeczywisty przepływ.
Jeżeli garaż jest częścią domu, nie traktuję ściennej kratki jako zamiennika niezależnego kanału wywiewnego wyprowadzonego ponad dach. W takim układzie trzeba także zadbać o szczelność przegrody między garażem a częścią mieszkalną i nie łączyć garażu z domową wentylacją.
Jak rozmieścić nawiew i wywiew
Najprostszy układ naturalny składa się z dwóch otworów. Nawiew umieszcza się nisko, zwykle około 10-30 cm nad posadzką, a wywiew wysoko, najlepiej 15-30 cm pod sufitem. Różnica wysokości pomaga wykorzystać naturalny ruch powietrza i ogranicza powstawanie martwych stref.W garażu nieogrzewanym najlepszy efekt daje umieszczenie otworów w przeciwległych ścianach albo w bocznej ścianie i bramie. Dwa otwory obok siebie na jednej elewacji mogą przewietrzać pomieszczenie znacznie gorzej, ponieważ powietrze wybiera najkrótszą drogę i nie dociera do dalszej części garażu.
Przeczytaj również: Kratka wentylacyjna do góry czy do dołu? Zasady montażu
Gdy dostępna jest tylko jedna ściana
Przy jednej dostępnej elewacji można wykonać dwa przejścia przez tę samą ścianę, rozdzielone możliwie dużą odległością i różnicą wysokości. To rozwiązanie jest jednak słabsze jako wentylacja naturalna. Znacznie pewniej działa wtedy wyciąg mechaniczny z osobnym nawiewem, na przykład przez kratkę w bramie lub drugi kanał.
Wylotu nie umieszczałbym tuż przy oknie, drzwiach wejściowych ani czerpni powietrza. Spaliny i wilgotne powietrze powinny być kierowane w miejsce, w którym nie wrócą do budynku ani nie będą przeszkadzały sąsiadom.
Jak dobrać powierzchnię otworów i wydajność wentylatora
Dla jednego stanowiska minimalna powierzchnia otworów w nieogrzewanym garażu wynosi 400 cm² netto. Oznacza to, że dwa prześwity powinny mieć łącznie co najmniej 400 cm² po uwzględnieniu oporu kratki. Dla dwóch stanowisk trzeba przyjąć minimum 800 cm².
Przykładowo otwór okrągły o średnicy 160 mm ma geometrycznie około 201 cm². Dwie takie kratki mogą więc być wystarczające tylko wtedy, gdy ich rzeczywista powierzchnia czynna nie spada poniżej wymaganego poziomu. Przy mocno zabudowanej kratce bezpieczniej zastosować większy przekrój lub sprawdzić dane producenta.W garażu ogrzewanym trzeba policzyć kubaturę. Dla pomieszczenia o wymiarach 3 × 6 × 2,5 m kubatura wynosi 45 m³, a przy 1,5 wymiany powietrza na godzinę wymagany przepływ to co najmniej 67,5 m³/h. Wentylator dobiera się z zapasem, ponieważ kolana, kratki, siatki i kanał przelotowy obniżają rzeczywistą wydajność.
| Element | Praktyczna wskazówka |
|---|---|
| Kanał przez ścianę | Najczęściej Ø150 lub Ø160 mm w małym garażu, po sprawdzeniu wymaganej wydajności |
| Wentylator | Wydajność rzeczywista powinna odpowiadać kubaturze i oporom instalacji, nie tylko wartości maksymalnej z opakowania |
| Sterowanie | Timer, czujnik wilgotności albo automatyka powiązana z czujnikiem CO |
| Zabezpieczenie | Zewnętrzna kratka odporna na deszcz, zawór zwrotny i łatwy dostęp serwisowy |
Nie montowałbym mocnego wentylatora wyciągowego bez zapewnienia nawiewu. Wytworzy wtedy podciśnienie, a powietrze zacznie napływać przez przypadkowe nieszczelności, także od strony domu. To jeden z częstszych powodów, dla których po montażu wentylatora w garażu pojawia się zapach spalin w sąsiednich pomieszczeniach.

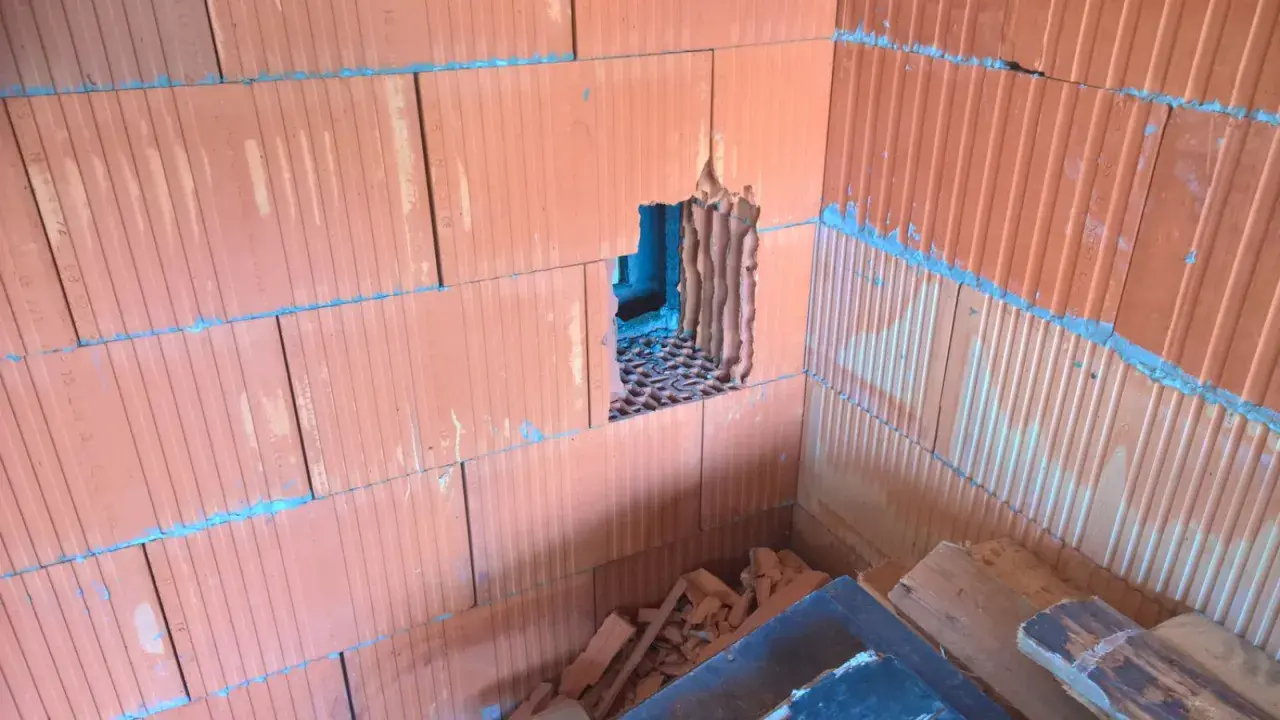

Jak prawidłowo wykonać przejście przez ścianę
- Sprawdź konstrukcję ściany i przebieg instalacji elektrycznych, wodnych oraz grzewczych. W ścianie żelbetowej potrzebna może być zgoda konstruktora.
- Dobierz średnicę kanału do kratki lub wentylatora. Nie zmniejszaj przekroju tuż przed wylotem, bo zwiększysz hałas i opory przepływu.
- Wykonaj otwór z niewielkim spadkiem na zewnątrz, aby skropliny i woda opadowa nie spływały do garażu.
- Wsuń tuleję lub kanał, a wolną przestrzeń uszczelnij materiałem dobranym do rodzaju ściany. Przy przegrodach wymagających ochrony pożarowej używa się odpowiednich systemów ogniochronnych, a nie zwykłej pianki.
- Zamontuj kratkę zewnętrzną z osłoną przed deszczem oraz kratkę wewnętrzną. Bardzo gęsta siatka przeciw owadom może ograniczyć przepływ bardziej, niż się wydaje.
- Podłącz wentylator po stronie wywiewu i zapewnij możliwość czyszczenia oraz wymiany urządzenia. Instalację elektryczną powinien wykonać elektryk, szczególnie gdy w garażu panuje wilgoć.
Przy przewiercaniu ściany warto zaplanować także izolację termiczną kanału. Zimny metalowy przewód przechodzący przez ogrzewaną przegrodę może stać się miejscem kondensacji. Szczelne, ocieplone i lekko pochylone przejście jest ważniejsze niż sama efektowna kratka na elewacji.
Orientacyjny koszt prostego rozwiązania w domu jednorodzinnym może wyglądać następująco:
| Zakres prac | Orientacyjny koszt |
|---|---|
| Dwie kratki, tuleje, kanał i uszczelnienie | 100-300 zł za materiały |
| Wiercenie jednego otworu w typowej ścianie | 200-500 zł |
| Wentylator ścienny lub kanałowy z automatyką | 250-900 zł |
| Prosty kompletny montaż | Zwykle około 500-1500 zł, zależnie od ściany i sterowania |
Są to widełki dla nieskomplikowanego garażu. Przebicie żelbetu, praca na wysokości, prowadzenie długiego kanału albo konieczność wykonania zabezpieczeń pożarowych może podnieść cenę kilkukrotnie.
Kiedy kratki nie wystarczą
Naturalna wentylacja bywa wystarczająca w małym, nieogrzewanym garażu z dobrą wymianą powietrza. Gorzej radzi sobie z wilgocią po wjechaniu mokrym samochodem, suszeniem narzędzi i częstym zamykaniem szczelnej bramy. W takich warunkach rozsądny jest automatyczny wyciąg uruchamiany czujnikiem wilgotności.
W garażu ogrzewanym, częściowo zagłębionym lub połączonym z domem nie zakładałbym, że jedna ścienna kratka rozwiąże sprawę. Potrzebny może być niezależny kanał grawitacyjny albo układ mechaniczny zaprojektowany z uwzględnieniem kubatury, rodzaju ogrzewania i sposobu użytkowania.
Szczególnej ostrożności wymagają miejsca, w których używa się butli LPG, urządzeń spalinowych lub prowadzi naprawy samochodów. Czujnik czadu nie zastępuje wentylacji, ale może uruchamiać wentylator i alarmować o niebezpiecznym stężeniu. W garażach podziemnych oraz wielostanowiskowych sposób sterowania powinien wynikać z projektu i obowiązujących wymagań, a nie z samego wyboru wentylatora w sklepie.
Wentylacja nie jest też klimatyzacją. Klimatyzator może obniżyć temperaturę, lecz nie usunie bezpiecznie spalin ani nie zapewni wymaganej wymiany powietrza. Jeżeli problemem jest zarówno upał, jak i wilgoć, oba systemy trzeba traktować jako dwa oddzielne zadania.
Błędy, które najczęściej psują działanie instalacji
- Jedna kratka zamiast dwóch powoduje brak kontrolowanego przepływu.
- Otwory na tej samej wysokości nie wykorzystują różnicy temperatur i ciśnienia.
- Pomijanie powierzchni netto sprawia, że kratka wygląda na dużą, ale ma mały prześwit.
- Wyciąg bez nawiewu może zasysać powietrze z domu, kanału technicznego albo nieszczelności przy bramie.
- Wylot pod oknem lub przy czerpni zwiększa ryzyko powrotu spalin do budynku.
- Długi, karbowany kanał z wieloma kolanami mocno ogranicza wydajność wentylatora.
- Brak zaworu zwrotnego może wpuszczać zimne powietrze i wilgoć, gdy wentylator nie pracuje.
- Podłączenie do kanału wentylacji domu może przenosić spaliny i zapachy do pomieszczeń mieszkalnych.
Do sprawdzenia działania nie używałbym zapalniczki ani otwartego płomienia. W garażu mogą występować palne opary. Bezpieczniejszy jest pomiar anemometrem, kontrola kierunku przepływu przy użyciu bezpiecznego dymu testowego oraz obserwacja wilgotności i stężenia CO.
Przejście przez ścianę ma sens tylko w dobrze dobranym układzie
W małym, nieogrzewanym garażu zacząłbym od dwóch odpowiednio dużych otworów, najlepiej położonych po przeciwnych stronach pomieszczenia. Gdy dostępna jest tylko jedna ściana, wybrałbym dwa rozdzielone przejścia i wentylator wywiewny, a nawiew zaplanował osobno.
Przed wykonaniem otworu sprawdziłbym kubaturę, wymaganą powierzchnię czynną kratek, drogę nawiewu i miejsce wyrzutu powietrza. Dobrze zaprojektowana wentylacja garażu usuwa wilgoć i zanieczyszczenia, ale nie tworzy ryzyka dla domu, dlatego przy garażu ogrzewanym, podziemnym lub z instalacją gazową warto skonsultować rozwiązanie z projektantem wentylacji albo kominiarzem.
