Pod zlewem masz miejsce na filtr odwróconej osmozy, ale nie wiesz, który przewód podłączyć do odpływu, a który do zbiornika? Poniżej pokazuję praktyczny schemat podłączenia odwróconej osmozy, kolejność elementów, sposób wykonania odpływu oraz czynności potrzebne przed uruchomieniem instalacji. Dodaję też informacje o ciśnieniu, ilości wody odrzucanej do kanalizacji i błędach, które najczęściej powodują wycieki albo słabą wydajność.
Najważniejsze zasady prawidłowego montażu filtra RO
- Zasilanie podłącza się wyłącznie do zimnej wody.
- Kolejność filtracji prowadzi od filtra sedymentacyjnego i węglowego do membrany, a potem do zbiornika i kranika.
- Odpływ musi mieć osobny przewód z ogranicznikiem przepływu i poprawnie zamontowaną obejmą.
- Ciśnienie 3-6 barów zwykle pozwala pracować zestawowi bez pompy, choć dokładny zakres zależy od modelu.
- Po montażu trzeba wykonać płukanie membrany i sprawdzić wszystkie połączenia pod ciśnieniem.

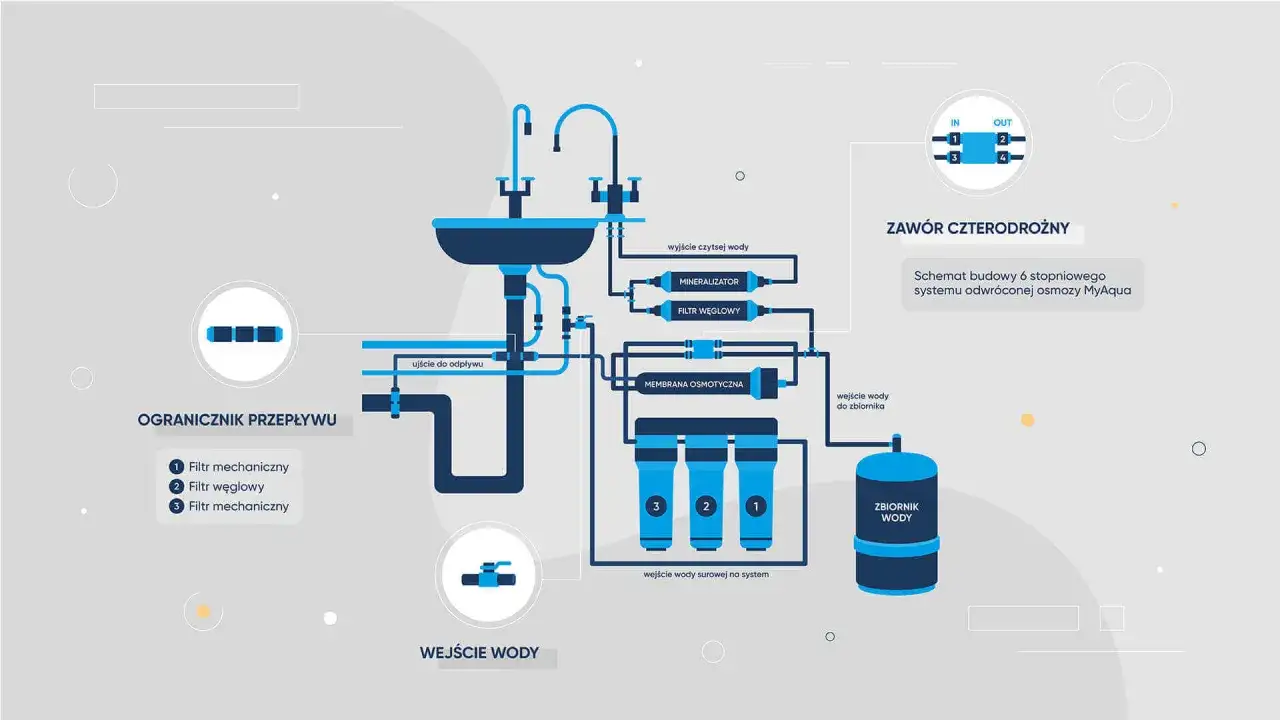

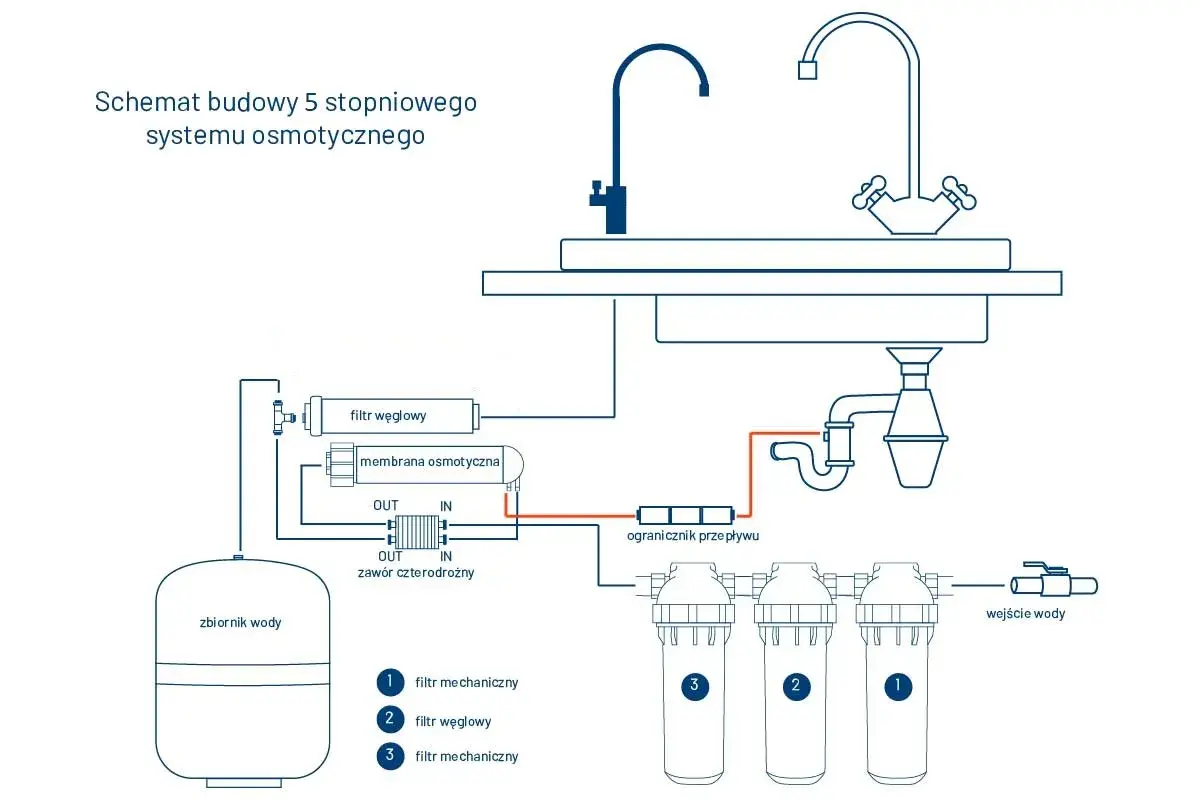

Jak czytać schemat podłączenia odwróconej osmozy
Typowy zestaw RO ma kilka przewodów, ale każdy odpowiada za inną część procesu. Woda z instalacji przechodzi przez filtry wstępne, trafia na membranę osmotyczną, a następnie rozdziela się na wodę oczyszczoną i koncentrat odprowadzany do kanalizacji.
zimna woda
|
v
zawór odcinający
|
v
filtr sedymentacyjny -> filtr węglowy -> membrana RO
| |
| v
| ogranicznik przepływu
| |
| v
| odpływ kanalizacyjny
v
zawór automatyczny / zawór zwrotny
|
+------------+------------+
| |
v v
zbiornik filtr końcowy
|
v
kranik do wody pitnej
Nie sugeruję kierowania się wyłącznie kolorem rurki. Producenci stosują różne oznaczenia, a w niektórych kompletach przewody mają ten sam kolor. Najbezpieczniej sprawdzić oznaczenia IN, OUT, DRAIN, TANK i porównać je z instrukcją konkretnego modelu.
Co oznaczają poszczególne przewody
| Przewód | Dokąd prowadzi | Jego zadanie |
|---|---|---|
| Inlet | Od zaworu zimnej wody do pierwszego filtra | Doprowadza wodę surową |
| Permeat | Od membrany do zbiornika lub filtra końcowego | Prowadzi wodę oczyszczoną |
| Drain | Od membrany do odpływu | Odprowadza koncentrat zanieczyszczeń |
| Tank | Od trójnika lub zaworu do zbiornika | Napełnia i opróżnia zbiornik |
| Faucet | Od filtra końcowego do osobnego kranika | Doprowadza wodę do punktu poboru |
Co przygotować przed pracą pod zlewem
Do standardowego montażu potrzebujesz klucza nastawnego, wiertarki, otwornicy do wykonania otworu pod kranik, ręcznika oraz latarki. Przydaje się też mały pojemnik na wodę, bo po zamknięciu zaworu w przewodach nadal zostanie jej trochę. W większości zestawów stosuje się przewody o średnicy 1/4 cala, ale większe systemy mogą mieć przyłącza 3/8 cala.
Przed zakupem albo rozpoczęciem montażu sprawdzam trzy rzeczy. Po pierwsze, czy pod szafką zmieści się korpus z filtrami i zbiornik. Po drugie, czy można bezpiecznie wpiąć się w zimną wodę. Po trzecie, czy syfon ma odcinek odpowiedni do zamocowania odpływu. Elastyczny, karbowany syfon często utrudnia szczelne przykręcenie obejmy i nie jest dobrym miejscem na takie połączenie.
Lista elementów instalacji
- moduł filtrów wstępnych i membrana RO,
- zbiornik ciśnieniowy z zaworem,
- osobny kranik do wody oczyszczonej,
- zawór przyłączeniowy do zimnej wody,
- obejma odpływowa albo dedykowany adapter do syfonu,
- ogranicznik przepływu na przewodzie odpływowym,
- ewentualnie pompa podnosząca ciśnienie i zasilacz.
Jeżeli zestaw ma mineralizator, lampę UV albo dodatkowy filtr alkalizujący, ich miejsce jest zwykle za membraną, przed kranikiem. Nie warto zmieniać kolejności wkładów na własną rękę, ponieważ każdy z nich ma określone zadanie i opory przepływu.
Podłączenie filtra krok po kroku
1. Doprowadzenie zimnej wody
Zamknij główny zawór zimnej wody pod zlewem, odkręć kran i spuść ciśnienie. Zawór przyłączeniowy montuje się najczęściej między zaworem kątowym a baterią kuchenną. Do tego miejsca podłącz przewód prowadzący do pierwszego filtra, czyli wkładu sedymentacyjnego. Nie podłączaj systemu do ciepłej wody. Wysoka temperatura może uszkodzić membranę, obudowy lub uszczelnienia. Połączenie powinno mieć własny zawór odcinający, dzięki czemu wymiana wkładów nie wymaga zamykania wody w całym mieszkaniu.2. Połączenie filtrów wstępnych z membraną
Woda powinna przejść najpierw przez filtr mechaniczny, który zatrzymuje piasek i rdzę, a potem przez wkład węglowy ograniczający ilość chloru i części związków organicznych. Dopiero za tymi elementami przewód trafia do obudowy membrany. Membrana nie powinna pracować bez filtrów wstępnych, bo szybko traci wydajność.
Na obudowie membrany znajdziesz zazwyczaj wejście wody, wyjście wody oczyszczonej i wyjście koncentratu. Nie wciskaj rurki na siłę. Powinna wejść do szybkozłączki do wyczuwalnego oporu, a po lekkim pociągnięciu nie może się wysunąć.
3. Zbiornik i kranik
Wyjście wody oczyszczonej podłącz do zaworu automatycznego, trójnika albo zaworu zwrotnego zgodnie z instrukcją zestawu. Jeden odcinek prowadzi do zbiornika, a drugi do filtra końcowego i kranika. Zawór na zbiorniku pozostaw zamknięty do czasu sprawdzenia szczelności pierwszej części instalacji.
Kranik montuje się w otworze wykonanym w blacie lub zlewozmywaku. Przed wierceniem sprawdź, czy pod wybranym miejscem nie przebiega przewód, nie znajduje się komora zlewu ani element mocujący baterię. Osobny kranik jest praktyczniejszy niż podłączanie RO do baterii bez odpowiedniego rozdzielenia, ponieważ pozwala zachować zwykłą wodę do mycia i wodę filtrowaną do picia.
Przeczytaj również: Jaka powinna być twardość wody w domu? Praktyczny poradnik
4. Przewód odpływowy
Przewód koncentratu prowadzi się przez ogranicznik przepływu do obejmy zamocowanej na odpływie zlewu. Obejma powinna znaleźć się powyżej syfonu, na sztywnej rurze odpływowej. Po wywierceniu otworu usuń opiłki, załóż uszczelkę i dokręć element bez nadmiernej siły.
W systemach z kranikiem typu air gap odpływ może być prowadzony najpierw do samego kranika, a dopiero potem do obejmy. Taki układ zapobiega cofaniu się wody z kanalizacji, ale ma więcej przewodów i bywa głośniejszy. W instalacji bez szczeliny powietrznej stosuj dokładnie rozwiązanie przewidziane przez producenta, ponieważ nie każdy zestaw ma takie same zabezpieczenia.
Ciśnienie, zbiornik i ilość wody odpadowej
Standardowy system bez pompy najlepiej działa przy ciśnieniu około 3-6 barów. Przy wartości poniżej 2,5-3 barów woda może płynąć bardzo wolno, zbiornik będzie długo się napełniał, a stosunek wody oczyszczonej do odpadowej wyraźnie się pogorszy. W takiej sytuacji pompa jest zwykle rozsądniejszym rozwiązaniem niż montowanie przypadkowego ogranicznika przepływu.
Membrana nie wykorzystuje całej wody doprowadzonej do obudowy. Część płucze jej powierzchnię i odpływa do kanalizacji jako koncentrat. W praktyce domowe zestawy mogą odrzucać około 2-4 litrów wody na każdy litr permeatu, zależnie od ciśnienia, temperatury, rodzaju membrany i ustawienia ogranicznika.
Zbiornik magazynuje wodę, aby kranik miał odpowiedni przepływ mimo niewielkiej wydajności membrany. Jego ciśnienie wstępne sprawdza się po opróżnieniu, przy zamkniętym dopływie. Typowa wartość wynosi około 0,3-0,5 bara, ale pierwszeństwo zawsze ma instrukcja konkretnego zbiornika. Zbyt wysokie ciśnienie zmniejsza jego pojemność użytkową i może sprawiać wrażenie, że filtr nie napełnia się prawidłowo.
Uruchomienie i kontrola szczelności
Po zakończeniu montażu otwórz zawór dopływowy powoli. Obejrzyj każde szybkozłącze, obudowę filtra, zawór zbiornika i obejmę odpływową. Nie wystarczy sprawdzić instalacji przez minutę. Najlepiej zostawić suchy ręcznik pod połączeniami na kilkanaście minut, a potem skontrolować je ponownie.
Nowa membrana i wkłady węglowe wymagają płukania. W zależności od modelu należy odrzucić pierwszą porcję wody albo przepłukać system przez 30-60 minut. Zbiornik napełnij i całkowicie opróżnij co najmniej raz, a dokładny czas płukania odczytaj z instrukcji, bo niektóre zestawy mają inne zalecenia.
Jeżeli system ma miernik TDS, użyj go dopiero po płukaniu. Wysoki wynik na początku nie musi oznaczać awarii, ponieważ wkład węglowy może oddawać drobiny po produkcji. Pomiar ma sens jako kontrola zmiany jakości wody przed i za membraną, a nie jako pełne badanie bezpieczeństwa mikrobiologicznego.
Błędy, przez które filtr działa słabo
- Podłączenie do ciepłej wody może uszkodzić membranę i skrócić żywotność uszczelek.
- Brak ogranicznika przepływu na odpływie zaburza pracę membrany i zwiększa zużycie wody.
- Zamiana przewodu permeatu z odpływem powoduje brak wody oczyszczonej albo ciągłe przelewanie do kanalizacji.
- Obejma na syfonie lub wężu karbowanym często kończy się nieszczelnością.
- Zbyt mocno dokręcone obudowy mogą odkształcić uszczelkę. Zwykle wystarcza dokręcenie ręczne i delikatne dociągnięcie kluczem.
- Brak miejsca na serwis utrudnia wymianę wkładów i zwiększa ryzyko zalania szafki.
Najczęściej spotykam się z błędem polegającym na skracaniu przewodów zanim instalator sprawdzi kierunek przepływu. Zostaw kilka centymetrów zapasu i ułóż rurki łagodnymi łukami. Załamany przewód potrafi ograniczyć przepływ bardziej niż zużyty wkład.
Wkłady wstępne zwykle wymienia się co 6-12 miesięcy, membranę mniej więcej co 2-3 lata, a filtr końcowy zgodnie z zaleceniem producenta. Te okresy zależą od zużycia wody i jej parametrów, więc przy dużej twardości, wysokim żelazie albo dużej liczbie domowników serwis może być potrzebny wcześniej.
Dobry schemat zaczyna się od właściwego miejsca montażu
Najprostszy i najpewniejszy układ to zimna woda, filtry wstępne, membrana, zbiornik, filtr końcowy oraz osobny kranik, z niezależnym przewodem koncentratu do odpływu. Jeżeli pod zlewem brakuje miejsca, ciśnienie jest niskie albo woda ma nietypowe parametry, lepiej zmienić konfigurację niż na siłę montować standardowy zestaw.
Przed uruchomieniem sprawdź kierunek przepływu, działanie zaworu odcinającego, szczelność odpływu i zalecane ciśnienie zbiornika. Taki krótki test zajmuje kilka minut, a zwykle decyduje o tym, czy odwrócona osmoza będzie pracowała cicho, oszczędnie i bez niespodziewanej kałuży w szafce.
